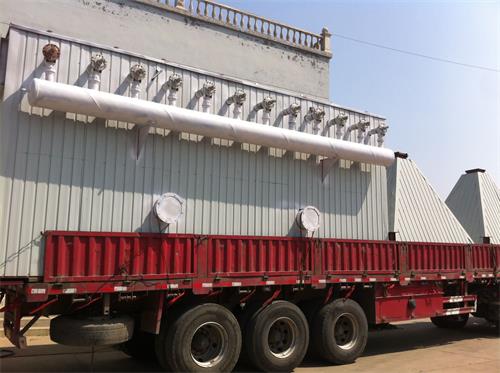

1．脈噴袋收塵器結構：

     該設備主要有以下部分組成：

   （1）箱體：包括袋室、預收塵室、凈氣室、多孔板、濾袋、濾袋骨架。箱體設計耐壓9000pa。

   （2）噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。

   （3）灰斗及排灰部分有兩種形式：一種為灰斗直接與卸灰閥連接，另一種為灰斗通過輸送設備與卸灰連接。

2．工作原理：

    含塵氣體進入收塵器已擴大的灰斗進行預收塵，通過導流板均布于各條濾袋之間，粉塵阻留于濾袋表面，為使設備阻力不超過1200pa，高壓氣體經電磁脈沖閥產生脈噴，使氣包內壓縮空氣由噴吹管孔眼噴出（稱一次風）通過文氏管誘導數倍于一次風的周圍空氣（稱二次風）進入濾袋使濾袋在瞬間急劇膨脹，并伴隨著氣流的反向作用抖落粉塵，達到清灰的目的。使用微機自動控制裝置，根據粉塵濃度隨意調整清灰周期和脈噴時間，使收塵器在一定的阻力范圍內運行。

該除塵器，換袋時，打開頂部換袋上蓋，直接抽出濾袋即可，維護簡單、方便。
